Еще вопрос, к какому проводу + (цвет) подключать питание на камеру с проводов ЗХ.
Как я понял нужно скрутить красный, который идет на BACK и красный на камеру и подсоеденить к + ЗХ,
Сам не делал пока, но собираюсь делать так:
1. Питание камеры подключу параллельно одной из ламп ЗХ (с соблюдением полярности, само-собой).
2. Сигнальный провод камеры подключу на вход "тюльпана"
Camera In.
3. В настройках ГУ отключу
Autodetect Back, т.е. отключу обнаружение режима ЗХ (провод BACK).
Знатоки пишут, что при любом режиме работы ГУ появление сигнала на "тюльпане" Camera In автоматически выведет изображение камеры на экран, но с некоторой задержкой.Проверю, правильно ли они пишут...
...только как воткнуться в разъем не пойму, кто как делал?( не силен в электрике ).
Можно "втыкаться" не в разъём, а в провод.

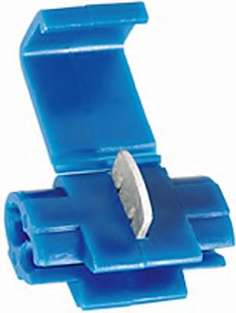

Для этого существуют ножевые соединители, стоят буквально копейки:
Соединяют вот так:
