Наконец свершилось!!!    Прибыли нарисованные мной платы ( 100шт ) ... теперь осталось заказать на первую пилотную партию недостающих деталей и можно пробовать оставлять свой след в современном автомобилестроении.  Ещё остались пионеры, желающие  оставить свой след  в истории?

[Dоkа]

Прибыли нарисованные

судя по футпринту в качестве двайверов LED заюзаны чипы Macroblock (серия MBI50xx)..
я тоже, после долгих изысканий, остановился на этом выборе..

..а в остальном как-то неожиданно-насыщенная PCB у вас получилась..
уже закладываете будущий функционал?))

[merkl]

желание есть.... ...если лайт не отказываетья вылепить пилотные реснички... то все в силе.... или у нас там в партнерах наши умельцы жека и мик.. могут наверное взяться за инсталляцию для желающих...

[SlavaTech]

судя по футпринту в качестве двайверов LED заюзаны чипы Macroblock (серия MBI50xx)..
я тоже, после долгих изысканий, остановился на этом выборе.. кстати, есть идея менять яркость

..а в остальном как-то неожиданно-насыщенная PCB у вас получилась..
уже закладываете будущий функционал?))

Регистры последовательного сдвига (Led-driver ) я ставлю А6276ea от Аллегро, мне они больше понравились. Могут на выход  до 90ма выдавать. Яркости пока у меня 2 градации, одна около 25ма через диод, другая около 5ма. В стояночном режиме, особенно ночью нет необходимости в такой яркости, когда машина "хлопает ресницами". Да и ёмкость акуммы не резиновая ... вобщем по умолчанию у меня - двигатель заведён(габариты включены) максимальная яркость, когда стоит - экономичный вариант. Но на пульте есть отдельная кнопка яркости, при желании можно яркости добавить или убавить. На всякий случай некоторые возможности градации яркости в схему заложил, вот в реализации смысла пока не вижу!

Ну раз цена на производство платы складывается исключительно из ее габаритов, то и напичкал ее всем, чем только можно ... как говорится " потенциал карман не оттягивает"

[SlavaTech]

желание есть.... ...если лайт не отказываетья вылепить пилотные реснички... то все в силе.... или у нас там в партнерах наши умельцы жека и мик.. могут наверное взяться за инсталляцию для желающих...

Вобщем  такой вариант ... так как, понятное  дело, что бы лепить ресницы нужно хотя бы  иметь представления о габаритах и распайки светодиодов, да и дело это такое не лёгкое, поэтому думаю вышлю ка я несколько бесплатно комплектов  активистам, которые всё же решаться на производство объёмных ресниц для народа. Заодно можно будет проверить сколько обойдётся пересылка, сроки доставки ... может чего при получении заставят платить. Как вам такая идея?

[Dоkа]

Регистры последовательного сдвига (Led-driver ) я ставлю А6276ea от Аллегро, мне они больше понравились. Могут на выход  до 90ма выдавать.

посмотрел А6276ea - полный аналог MBI5026 (в т.ч. по предельному току на светодиод)..
только не купить у нас тут нигде А6276.. (

[SlavaTech]

посмотрел А6276ea - полный аналог MBI5026 (в т.ч. по предельному току на светодиод)..
только не купить у нас тут нигде А6276.. (

А у нас абсолютно  противоположная ситуация -  MBI50xx не купить нигде!

[barashek]

Вобщем  такой вариант ... так как, понятное  дело, что бы лепить ресницы нужно хотя бы  иметь представления о габаритах и распайки светодиодов, да и дело это такое не лёгкое, поэтому думаю вышлю ка я несколько бесплатно комплектов  активистам, которые всё же решаться на производство объёмных ресниц для народа. Заодно можно будет проверить сколько обойдётся пересылка, сроки доставки ... может чего при получении заставят платить. Как вам такая идея?

моя задумка была ваше оборудование без ресниц поставит, под резинку или сделать отверстия в резиночке на крайняк  и закрепиь их бесцветным герметиком типа силикон для герметизации

[SlavaTech]

моя задумка была ваше оборудование без ресниц поставит, под резинку или сделать отверстия в резиночке на крайняк  и закрепиь их бесцветным герметиком типа силикон для герметизации

Если светодиоды можно было бы в зазоре между капотом и фарой разместить(вместо или в резиновой прокладке) вообще бы никто и не заморачивался  по поводу внешних объёмных  накладок!    Зазорчик уж очень маленький у Ceed'а, максимум 3мм светодиоды влезут ... можно конечно попробовать, но думаю света от них маловато будет. Был у меня первый реснитчатый проект, где именно в зазоре диоды устанавливал ... но машина была Митсу Колт, там зазоры совсем других километров!

[barashek]

Если светодиоды можно было бы в зазоре между капотом и фарой разместить(вместо или в резиновой прокладке) вообще бы никто и не заморачивался  по поводу внешних объёмных  накладок!    Зазорчик уж очень маленький у Ceed'а, максимум 3мм светодиоды влезут ... можно конечно попробовать, но думаю света от них маловато будет. Был у меня первый реснитчатый проект, где именно в зазоре диоды устанавливал ... но машина была Митсу Колт, там зазоры совсем других километров!

думаю что светоотражающий эффект от самой фары из под резиночки не намного усугубит задуманное вами решение с ресничками а наоборот
где-то на сайте уже было исполнение под резинкой, но простой светодиодной полоски

[SlavaTech]

думаю что светоотражающий эффект от самой фары из под резиночки не намного усугубит задуманное вами решение с ресничками а наоборот
где-то на сайте уже было исполнение под резинкой, но простой светодиодной полоски

Светоотражающий  у эффект у фары  то по любому лучше ... но проблема ещё в том, что и ближний свет  распространяется по фаре хорошо  хорошо. Может получится, что ближний будет просто засвечивать верхние светодиоды и эффекта желаемого может и не получиться!    Поискал тут в нете сверх яркие светодиоды 3мм,  заказал парочку вариантов, по светопотоку  соизмеримы с 5мм. Посмотрим на самой машине, может придётся пары диодов на разряд повесить ... вобщем эксперименты  покажут.

[SlavaTech]

Наконец пришли недостающие детали ... вот и первый пилотный блок управления на новом железе уже благополучно собран!    Теперь уже осталось немного довести до ума программу, сделал некоторые аппаратные изменения, по сравнению с версией, что на видео и протестировать. В скором времени будет у меня с десяток готовых девайсов, так что кто желает поддержать движение и оставить свой след в современном автомобилестроении - обращайтесь. Как я уже говорил ранее, для тех кто серьёзно готов заниматься, кто сможет организовать производство объёмных ресниц, для посадки светодиодов ... вышлю комплект бесплатно! Я может и все бы по раздал, но нужно на что то комплектующие  для последующих аппаратов (если на таковые  будет спрос)  покупать, так что кол-во халявы ограничено! ... поэтому думайте - пишите!

[Александр82]

В очередь господа, в очередь, не толкаемся !

[LePapirrikY]

Я только что прочитал этой теме, и я действительно проценты по вашему проекту. Но прежде позвольте мне представиться.

Меня зовут Эрик, я живу в США и у меня есть 06 Kia Rio и, глядя на ваш проект меня понимаете, что Ваш проект является частью им отсутствующие на моем автомобиле.

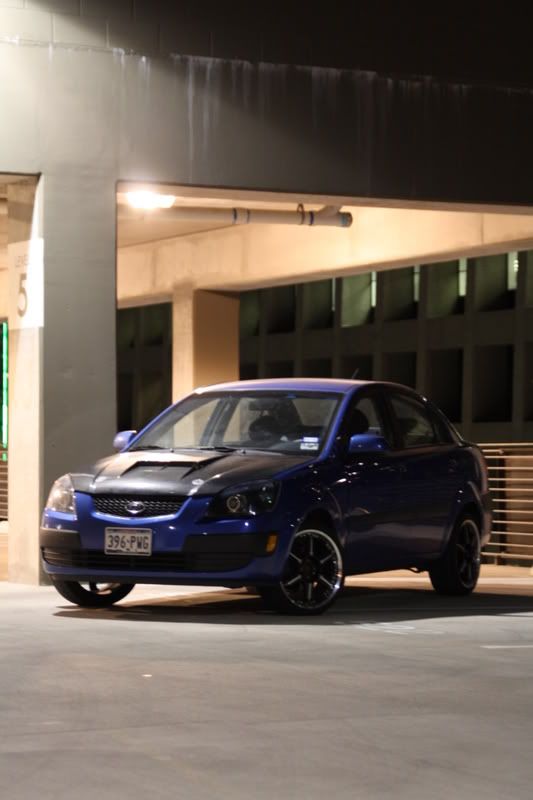

Вот фотография моей машины, и проект в настоящее время им делать со своими фарами.

http://i170.photobucket.com/albums/u268/el_papirriky/IMG_4952.jpg
http://i170.photobucket.com/albums/u268/el_papirriky/Disenho.jpg
http://i170.photobucket.com/albums/u268/el_papirriky/DSC00172-1.jpg
http://www.streetkiaz.com/streetkiazx/uploads/photos/13485.jpg


Пожалуйста, простите меня, если что-то было написано не так, поскольку я использую переводчика для этого.

Спасибо!

[Dоkа]

LePapirrikY
