Добавил второй вариант в первое сообщение.

[kingoneboy]

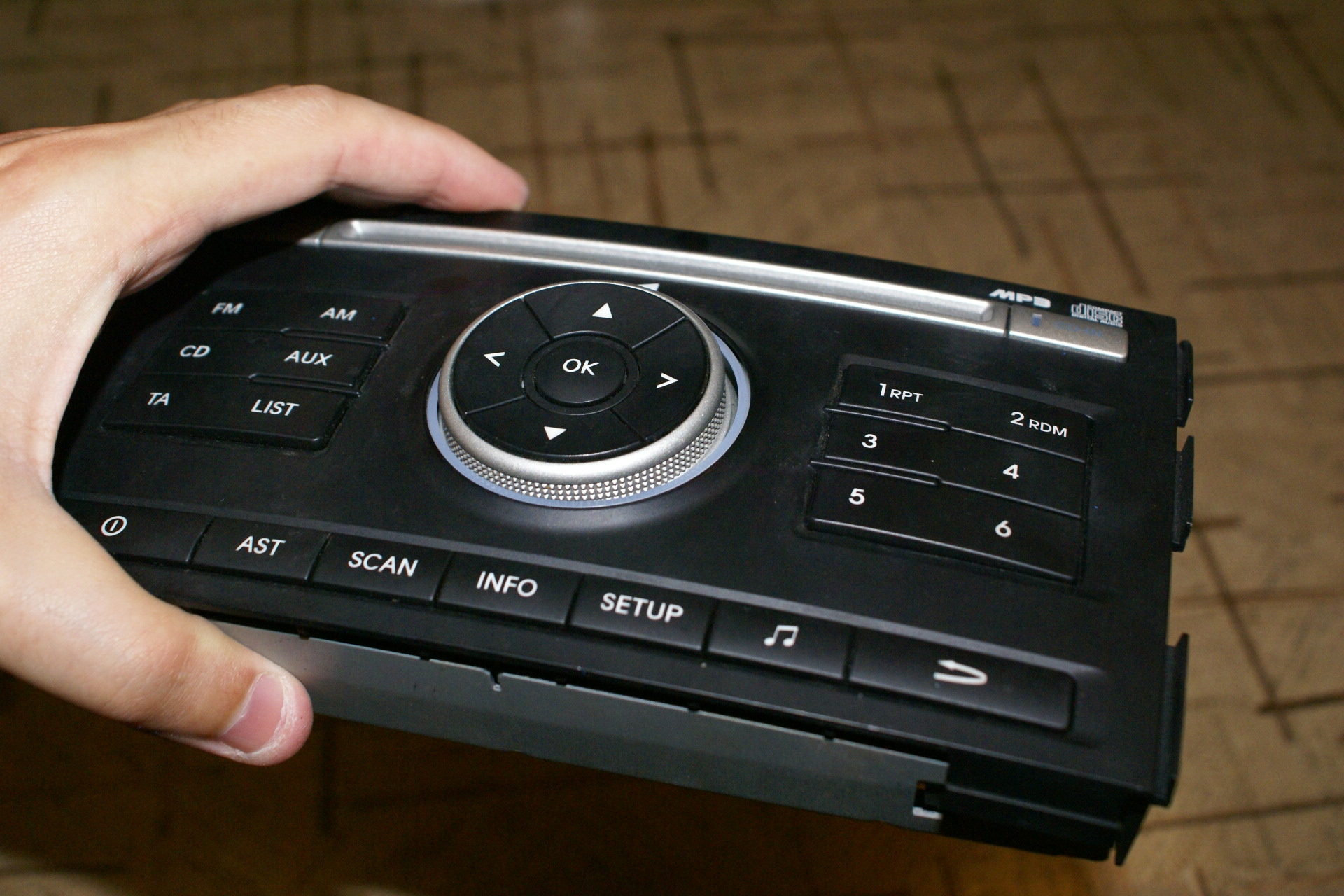

Продолжаю рассказывать о своём горе)) разобрал магнитолу, снял лицевую панель, понял, что восстановить её вариантов нет, необходимо менять целую плату, которая, кстати, и содержит тот самый всем нам необходимый модуль bluetooth. Ниже привожу фотографии с повреждениями, может кому интересно будет.
ЗЫ если кому-нибудь понадобятся запчасти к штатной магнитоле, прошу обращаться в личку

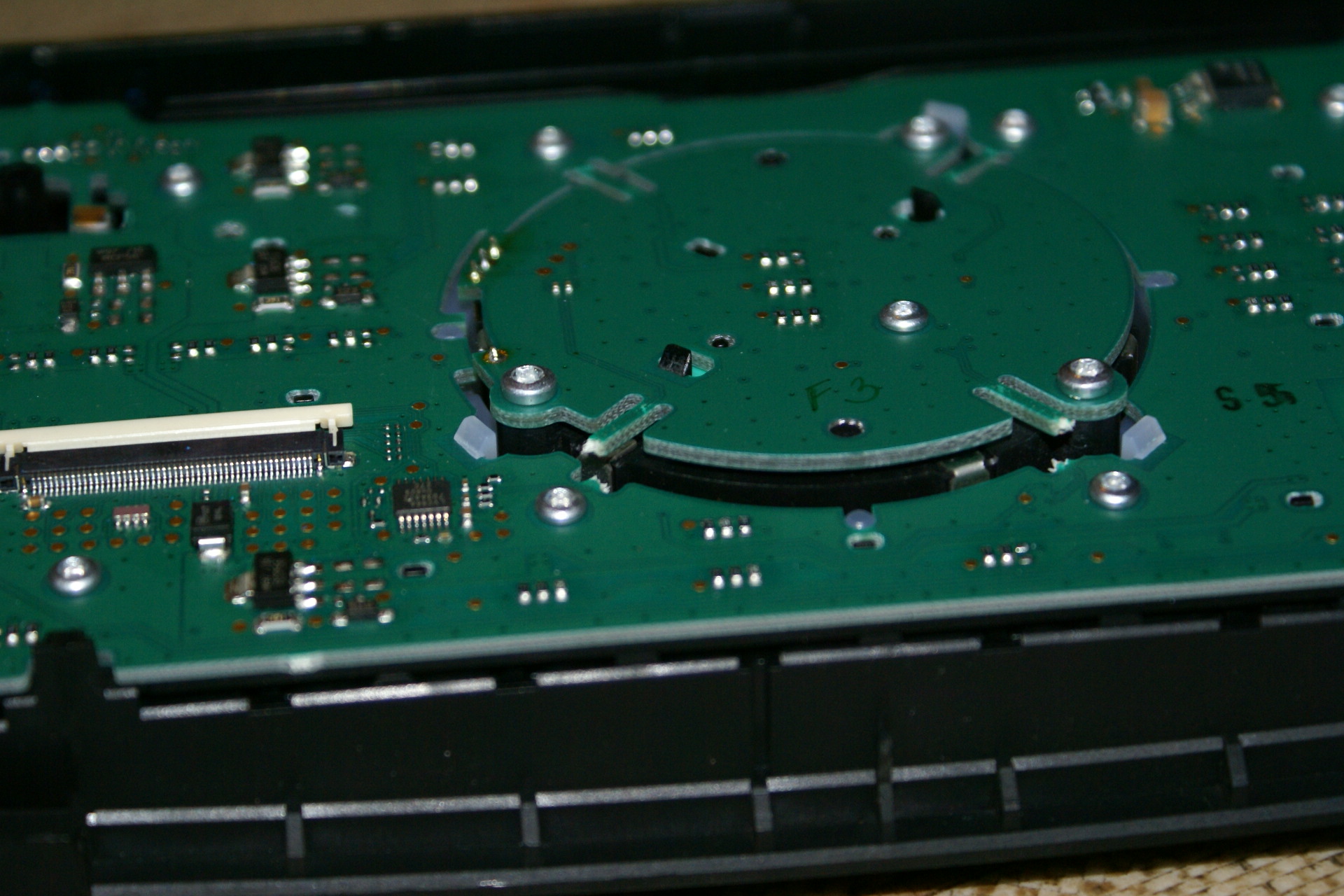

Здесь видны повреждения печатной платы:

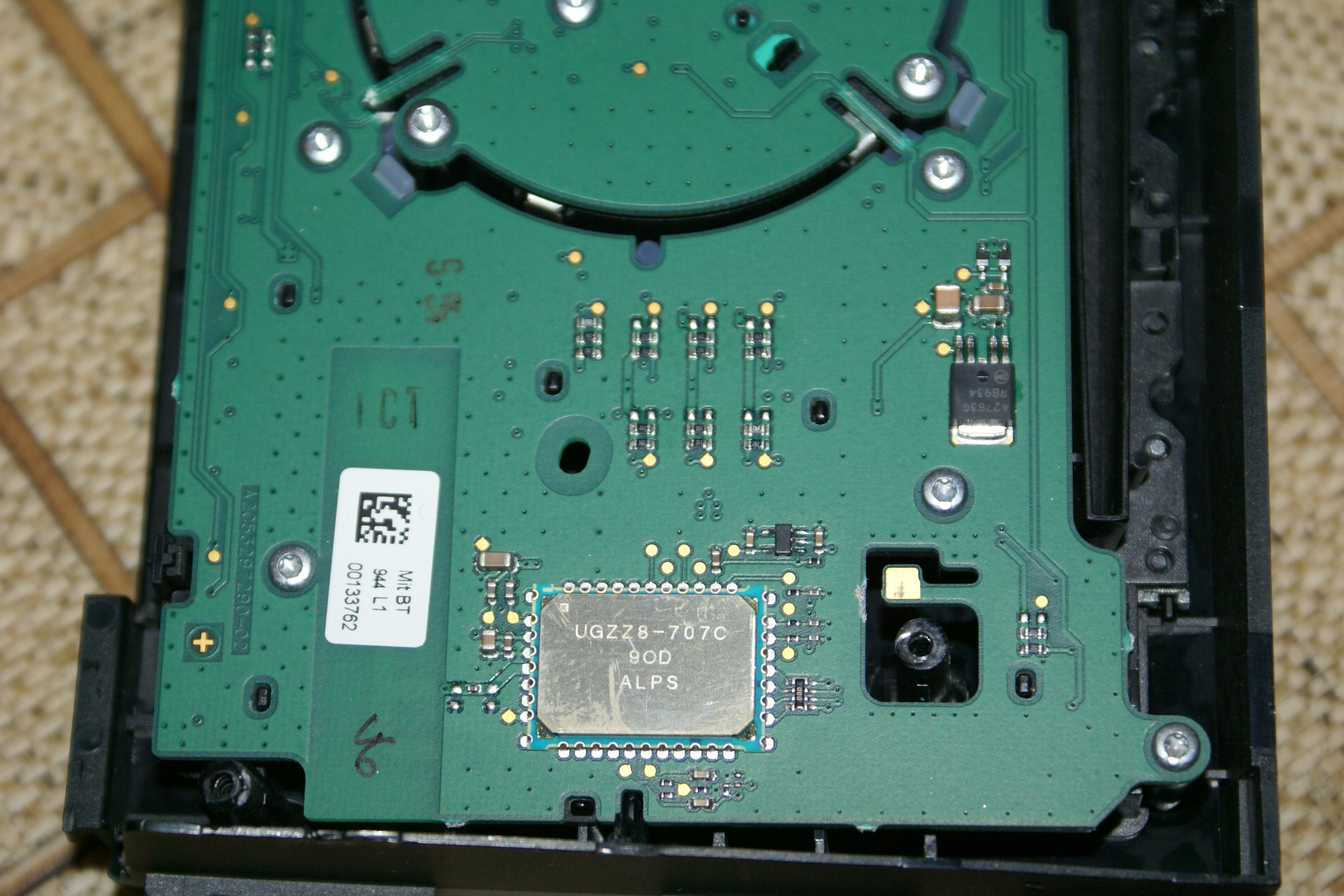

А вот и сам модуль:

Кстати, если есть кулибины, думаю, его можно перепаять в нашу штатную балалайку, но сам бы я за такое не взялся, руки вроде из правильного места растут, но здесь уж слишком ювелирная работа...

[Djen]

Если всё дело в двух сломанных лепестках, то восстановить попробовать можно. Тонкими проводками можно восстановить порванные дорожки, их там не так и много. Подпаять проводки можно у монтажных втулок порванных дорожек. Это если конечно плата не многослойная. Но попробовать можно.
Сами лепестки зафиксировать клеем, а то регулятором можно опять всё порвать, или регулятор не трогать.

[Archi166]

Если сам не хочешь паять, обратись в мастерскую по ремонту мобильников. Они вроде могут запаять.

[AlexRT]

Как снять козырек с левой стороны? Зашелку эту надо как я понимаю?
Да и плафон под козырьком?

[andsal]

Снимаешь заглушку, под ней винт. Плафон под козырьком не обязательно снимать.

[AlexRT]

да уже разобрался. но нереально закрутить микрофон с той стороны. я и среднюю стойку снял уже. Вообщем микрофон угробил    внутри контакты от платы отвалились, надо как то запаять))  PS так я и не закрутил с той стороны потолка, он и так отлично держиться, посмотрим как на кочках будет, но думаю будет держаться..

[Archi166]

Реально геморойно поставить микрофон - я в конечном итоге снял всю облицовку стоек, чтобы крыша упала на подголовники. Но как оказалось можно итак накосячить -чуть не порвал кабель антенны. Он к потолку на клей посажен

[andsal]

Чет как то странно... Я сердцевину вытащил микрафона и спокойно закрутил. Непонимаю почему такие трудности возникли у вас...

[AlexRT]

Хз. Тож вытаскивал...

[admin]

 Archi166  а как навигация работает? тамже выход под антенну есть, а  у тебя в описании не увидел упоминания  про антенну gps
Также вопрос про кранштейн магнитолы, поделись партнамберами

[kingoneboy]

Также вопрос про кранштейн магнитолы, поделись партнамберами

а прежние разве не подходят?

[admin]

kingoneboy, - Archi166 отписал что заказывал значит не не подходит

[Archi166]

Кронштейн от старой магнитолы можно поставить с напильником и дрелью. Но решил не мучаться и заказал на existe. Exist прислал оба правых (косяк кореянки-упаковщицы), вот тут я задумался о напильнике
Номерочки вот:
96145-1H200 левый кронштейн
96146-1H200 правый кронштейн
Навигация работает нормально, сами карты не полные - показывает только основные дороги в городе.
GPS антенну мне продали вместе с магнитолой - любая китайская подойдет. В оригинальном варианте с завода кабель антенны GPS проложен вместе антенной радио на крышу, там gps приемник встроен в штатную антену. Комплект всего этого барахла стоит на existe очень дорого, да и с каталожными номерами кабелей там непонятки - я не разобрался.

[andsal]

Вот таким набором я пользовался когда микрофон прикручивал.
Добавлено позже: Сентябрь 15, 2013, 23:30:02 pm

да уже разобрался. но нереально закрутить микрофон с той стороны. я и среднюю стойку снял уже. Вообщем микрофон угробил    внутри контакты от платы отвалились, надо как то запаять))  PS так я и не закрутил с той стороны потолка, он и так отлично держиться, посмотрим как на кочках будет, но думаю будет держаться..

Пришли фотку что получилось)
