[miraserver]

подробно написано, но есть вопросы:

- почему были выбраны 5мм светодиоды (или обычные 5мм или super flux вы имеете ввиду? если так, то самые слабые по светоотдаче, smd 5050 более сильные), smd 5050 куда лучше как таковой, с теплом там все в порядке. Более стабильные high power -с почти такой же яркостью, но меньшим энергопотреблением, с нагревом тоже особо проблем никаких нет, ну чуть более греются, чем smd 5050.
Из плюсов - более высокая яркость, больший угол обзора, до 270 градусов если использовать еще и с линзой.
Про плату и параллельно не очень понял, что за аргумент такой...объясните пожалуйста,


про габариты
охлаждать запаритесь, радиатор с кулак или электрический вентилятор.
к тому же вы задумайтесь, о чем говорите - 300 lumen (ну 220 пусть если уж на то пошло) в ГАБАРИТЫ! вы фонарик возьмите на 220 lumen - он точечно с рефлектором  до 8 этажа дома добивает ночью с земли. А габариты предназначены не для ослепления водителей, а для идентификации авто ночью как такового.

На самом деле реснички-глазки - один из видов ламп дневного света, DRL, но по мне так нравится классический вариант установки таких вниз, ближе к противотуманкам.

[Dоkа]

почему были выбраны 5мм светодиоды (или обычные 5мм или super flux вы имеете ввиду? если так, то самые слабые по светоотдаче, smd 5050 более сильные), smd 5050 куда лучше как таковой, с теплом там все в порядке. Более стабильные high power -с почти такой же яркостью, но меньшим энергопотреблением, с нагревом тоже особо проблем никаких нет, ну чуть более греются, чем smd 5050.
Из плюсов - более высокая яркость, больший угол обзора, до 270 градусов если использовать еще и с линзой

не очень понимаю что имеется в виду под "smd 5050" .. на эту фразу гугл кучу белого шума выдаёт.
если эти светодиоды (согласно гугл) добывают распайкой светодиодных лент я не понимаю тогда о какой силе светоотдаче может идти речь???
давайте чтобы не было разночтений выложите даташит на "белый smd 5050" - там уже проще будет "светосилами меряться"..
(дома тоже поищу даташит на 5мм LED - для более предметного разговора)
про нагрев я упоминал только в LED с мощностью от 1Вт и выше, которые выпускают очень ограниченное число производителей.
ни с 5мм LED ни  с  SMD LED проблем с отводом тепла нет, поскольку нет самого тепла как такового при работе (у меня больше на плате стабилизатор тока LED греется, чем что-либо иное)
в остальном же (докучи) выбор 5мм LED вызван и конструктивным удобством применения.. я не знаю как это объяснить по-другому, отличным от уже описанным способом.
в принципе на фото тоже всё достаточно очевидно видно - "зачем и почему"..

про габариты
охлаждать запаритесь, радиатор с кулак или электрический вентилятор.
к тому же вы задумайтесь, о чем говорите - 300 lumen (ну 220 пусть если уж на то пошло) в ГАБАРИТЫ! вы фонарик возьмите на 220 lumen - он точечно с рефлектором  до 8 этажа дома добивает ночью с земли. А габариты предназначены не для ослепления водителей, а для идентификации авто ночью как такового.

я думаю ослепление 100% гарантировано, если следуя вашему совету использовать светодиоды, имеющие "больший угол обзора, до 270 градусов".
те которые поставил я  - имеют диаграмму направленности дай бог 15..20^о (это хорошо демонстрировано на фото)
FYI, ближний свет световой поток поболе, однако что-то он не слепит встречных водил.. почему бы?  наверное потому что отрегулирован =)
меня , например, с тех.стороны больше волнует вопрос охлаждения кристалла. задача решаема, но заморочена(((

На самом деле реснички-глазки - один из видов ламп дневного света, DRL, но по мне так нравится классический вариант установки таких вниз, ближе к противотуманкам.

мне тоже... но.. резать бампер и осваивать больший бюджет на проектирование ой как не хотелось..

[Dоkа]

цена вопроса и адрес поставщика не озвучен
а так же временные трудозатраты примерные

про время:
если говорить про реализацию идеи: сколько это человеко-часов сказать трудно,  поскольку делалось это начиная с лета в свободное от работы и интима время - в качестве одного из видов творческой активности..  а активность эта, как известно, всплесками..
самое сложное и время/нерво-затратное было снять правильное лекало с кромки фары.. получилось, к досаде, не с одного раза, зато в результате мытарств родилось ноу-хау этой процедуры.
если говорить про установку: сколько надо времени чтобы снять-поставить бампер (благо добрые самаритяне написали доходчивую инструкцию) и накинуть два провода параллельно габаритам?.. всяко не больше 15минут

про коммерциализацию продукта:
в этой теме хотелось бы затрагивать всёже аспекты творческо-технические,
а продажу копий желающим и обсуждение сопутствующих вопросов (пока что об этом рано - работа макета на столе в лабораторных условиях это одно, а как оно себя поведёт эксплуатационно - пока неясно.. мало статистики) уместнее будет вести в отдельно открытой теме барахолки. всему своё время

[miraserver]

светодиоды типа SMD также делаются на различных кристаллах, среди распространенных 5050 как наиболее удачный вариант, 1210, 3856 вроде еще делают, датаашит не помню но характеристики можно посмотреть на http://www.bright-leds.ru/ к примеру.

Поэтому ничего выдирать конечно не надо, просто при изготовлении ламп, лент, могут использоваться различные чипы с разными кристаллами.
Судя по фото у вас или обычные 5мм светодиоды или же чип типа superflux, в любом случае SMD лучше. но и дороже, хотя ненамного. По поводу тепла вы совершенно правы, там тепла немного, но уже даже чипы типа high power (cree, luxeon и т д - просто брендовый тип этих чипов с высокой мощностью, есть high power "средней мощности", не такие горячие, но и не такие яркие. Видимо, китайцы их сами придумали как гибрид некий:))

Про угол - ну чтобы на high power или smd добится 270 надо постаратся но я видел такие решения и есть даже даташит (не светдиода, а конструции) но не фонтан он, производитеи жмуться.к тому же вы сами понимаете - смотря как светодиоды упрятать - так и светить будут, точечно или немного рассеяно. Но в габарты 300 люмен это черсчур, согласитель. Я в ПТФ бы такое запихал, хотя все равно слабее чем 21W накаливания было бы (ну почти одинаковы)

Короче в след раз если он будет попробуте просто smd 5050. вдруг понравится.
Про DRL - там резать не надо. они крепяться прямо на бампер около нижней решетки или на декоратвных элементах. Другое дело - у нас же Россия, отдерут. Вот противотманки выдирают.

А вообще - здорово, у вас.
 вот хотели спаять в противотуманку 10-12 штук со стабилизатором по 1W от cree светодиодов и сделать пассивное охлаждение но рук у нас мало прямых, некому:(( не хотите попробовать?
Что-то вроде такого:

[Dоkа]

miraserver

ну по силе света они (белые) можно сказать равнозначны:
http://www.bright-leds.ru/page-5mm_led_100.html
http://www.bright-leds.ru/page-smd_led.html
нашёл еще http://www.bright-leds.ru/page-middle_power_led.html , но это уже следующая весовая категория - там ток на кристалл - 120мА

>> смотря как светодиоды упрятать - так и светить будут, точечно или немного рассеяно.

жалко трать энергию светодиодов на нагрев фары световым потоком - лучше сразу выбрать "правильные" светодиоды

>> Но в габарты 300 люмен это черсчур, согласитель.

соглашусь))).. а вообще: надо экспеирментировать.. можно сделать адаптивные габариты (датчик освещённости) - в солнечный день, например, они на полную мощу работают ( функционал DRL?), и  в остальное время также - в зависимости от освещённости.

>> Я в ПТФ бы такое запихал, хотя все равно слабее чем 21W накаливания было бы (ну почти одинаковы)

меня ПТФ на сиде устраивают полностью.. уж чему и суждено остаться стоковым - так это ПТФ

[Dоkа]

miraserver

>> Про DRL - там резать не надо. они крепяться прямо на бампер около нижней решетки или на декоратвных элементах.

ааа.. я-то другие имел  в виду. мне такие вот DRL  нравятся больше:


и для них как-раз требуется вмешательство хирурга в бампер:

зато смотрятся как-то более гармонично..



>> вот хотели спаять в противотуманку 10-12 штук со стабилизатором по 1W от cree светодиодов и сделать пассивное охлаждение но рук у нас мало прямых, некому:((

это область довольно специфическая, опыт нужен однако, тем более у вас кластер - для него печатные платы не из стеклотекстолита, а на алюминиевой основе - и это только вершина айсберга
в общем, дорогие эксперименты и число их наперёд (без опыта) неизвестно.
лучший выход в этом положении - реверсинжинирить серийные решения - например было бы интересно расковырять DRL от ATH и посмотреть как у них там всё спроектировано.

[miraserver]

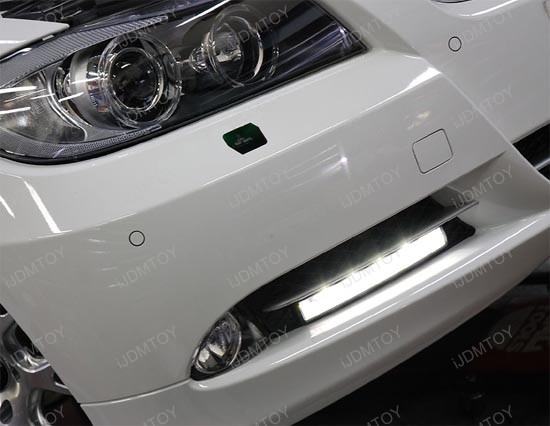

ну тут DRL встроенные решения конечно симпотичнее. но если как-то так прикрепить

[miraserver]

спроектировано в таких DRL - я и так скажу, там просто стоит 6 штук luxeon по 1W (ессно с драйверами), рефлектор пластиковый, алиминиевые основания для отвода тепла и большие расстояния между светодиодами, стабилизатор тока да собственно и все.
Я то про противотуманку - там сложнее отвести тепло, габариты не позволяют.

По светодиодам - там самые простые smd указаны с одним кристаллом внутри, обычно делают 3-5 кристаллов в одном светодиоде, к примеру smd 5050 -  6 000 мкд, а это примерно 18 люмен против 3-х у 5мм светодиода

[CYXOB]

Готов оттестить на авто в реальных условиях за скидку) сам могу всё смонтировать...главное платаааа

[miraserver]

CYXOB
в смысле DRL? такие как на картинке? они в комплекте идут со всем готовым, вот просто не знаем заказывать аль нет, спроса на них нет вроде, нашим не нужны т к необяхательно а в европе  2011 года на новые авто - обязательно
а если самому слббирать то там надо мучится - рефлектор корпус то се.

[CYXOB]

я люблю диоды люблю паять(грубо говоря даже учился) понимаю как это работает... но по большому счёту я в этом чайник)

Вопрос к профи. а если диоды расположить в оргстекле. я просто тему платы горизонтально изогнутой не представлял. типа насверлить и загерметизировать в торец оргстекла 5мм - реально?

[Dоkа]

Готов оттестить на авто в реальных условиях за скидку) сам могу всё смонтировать...главное платаааа

это интересное предложение. бета-тестеры у "кулибиных" всегда нарасхват, а тут доброволец
Серёг, завтра тогда в обед созвонимся

Вопрос к профи. а если диоды расположить в оргстекле. я просто тему платы горизонтально изогнутой не представлял. типа насверлить и загерметизировать в торец оргстекла 5мм - реально?

а само оргстекло какой толщины-то?..  у платы толщина 1,5мм и она залазиет в щель даже без снятия бампера

[TwiN_131]

а собстенно чем плох вариант слава теч??? у него тоже диоды же..только нужно сдлать платку и усе!!!!
а на счет глазок есть же платы колец..разных диаметров!!!

[Dasha]

Красивые фотки светодиодов макро  и красиво смотрится на фарах  .... В остальном - не понимаю...

[Graf]

Вопрос автору: я что-то не заметил никакого упоминания о защите светодиодов (их выводо и пр.) от воздействия воды и грязи...

Потому как в этом месте.. да еще под действием приложенного напряжения электрохимическая коррозия довольно быстро сожрет припой и дорожки на этих платах.
